N-maskine med 3 frontlanterner.


Jeg laver den del forskelligt modeltogsmæssigt - det kommer nok ikke som nogen overraskelse. På et tidspunkt kom der en opgave med at få lys i 3 frontlanterner på en Roco N-maskine. En lidt spøjs og kontroversiel opgave da det ikke er mange maskiner der har kørt sådan, men hvad, det skulle prøves. I første ombæring skulle der findes lanterner og det blev små metalstøbte GÜNTHER lanterner der kom til. Herefter var det på jagt efter de rette dioder og her hjalp Ole Vedel mig godt på vej - tak Ole.

Originale lanterner og lyslederen til den ene frontlanterne blev fjernet. Toplanternen fik boret et lille hul, så der blev plads til lakisoleret kobbertråd. 2 nye lanterner fik boret et lille hul, så der igen var plads til kobbertråd.

Lanternerne blev placeret og kobbertråden trukket rundt. Da den oprindelige lysleder og pære var fjernet, var der plads til en formodsatand og alle 3 LEDs monteret i serie, så der var passende lys.

Lanterner blev malet sorte udvendigt og hvide indvendigt og resultatet er vist her.

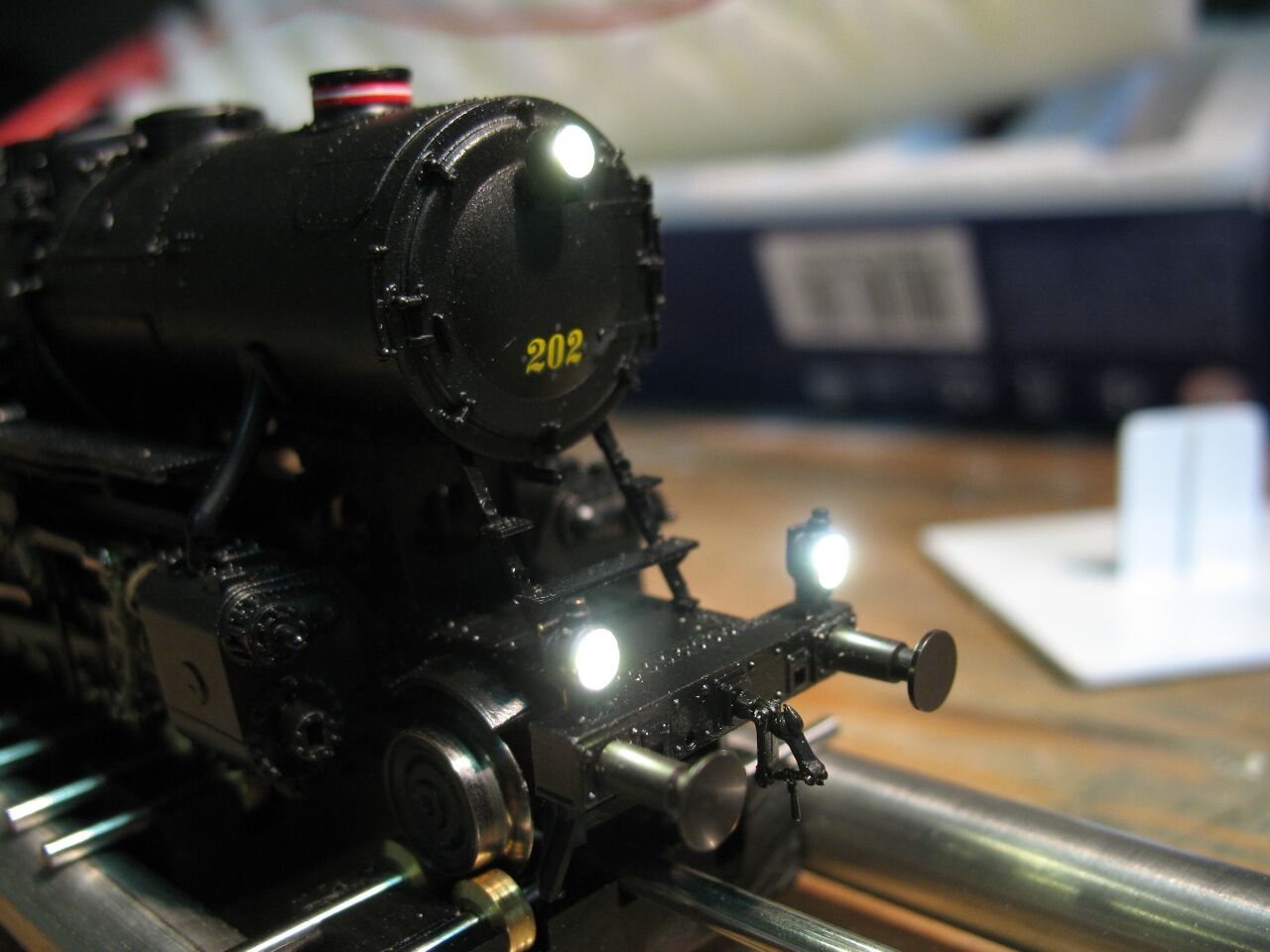

Lys i front

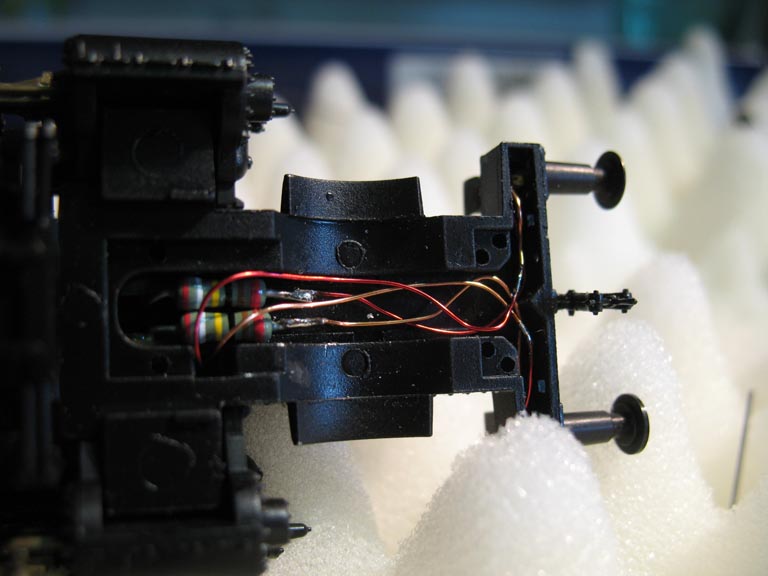

Ledningsførsel fra lamper og til modstande, maskine adskildt

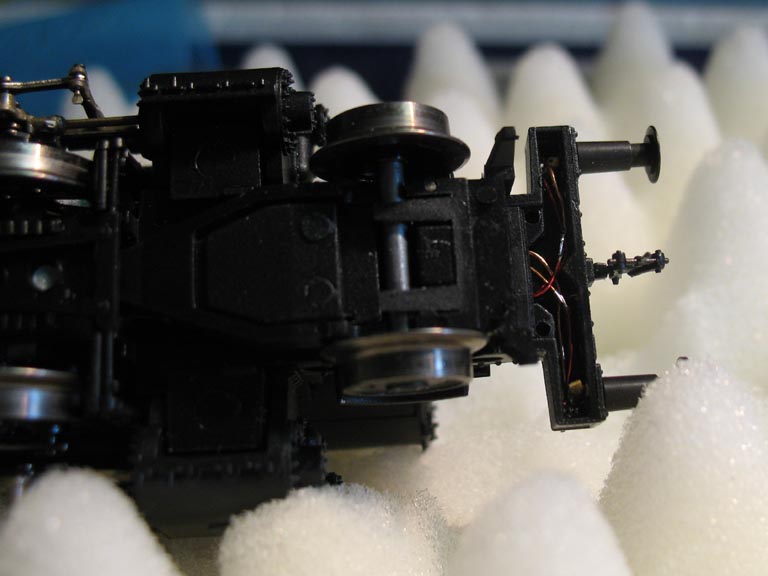

Ledningsførsel fra lamper og til modstande, maskine samlet

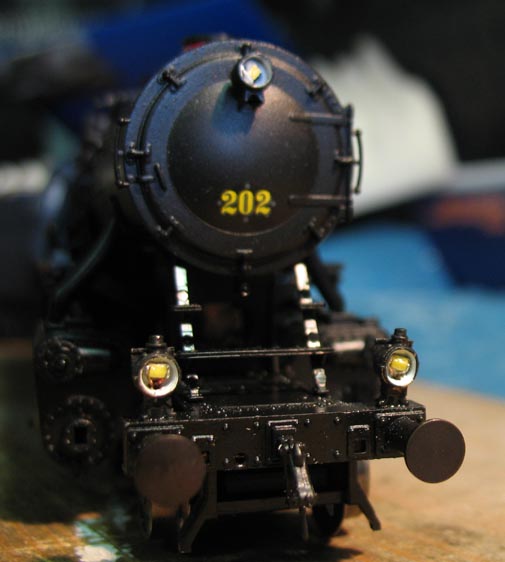

Uden lys i dioder.

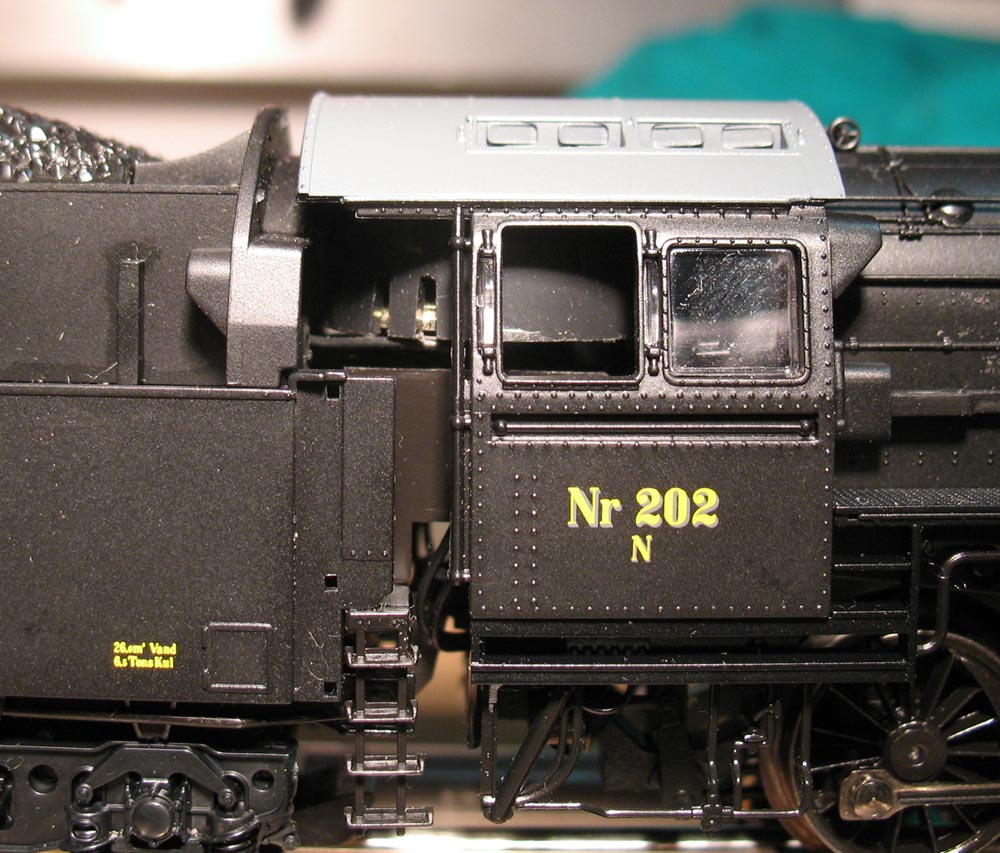

Højttaler til lyd placeret i førerhus.


Kommentarer tips og tricks,modtages gerne !!
