ESU LokSound V4  - hardware revisioner.
LokPilot V4 antal Aux




ESU Loksound V4 hardware revisionen:

Auf der weiße Runde Aufkleber kann man lesen, wenn der Decoder gefertigt wurde. Woche/Jahr/Prüfer. 10/15/44 bedeutet Woche 10, Jahr 15, Prüfer 44


ESU LokSound V40

21MTC Aux 3+4 logischer ausgänge

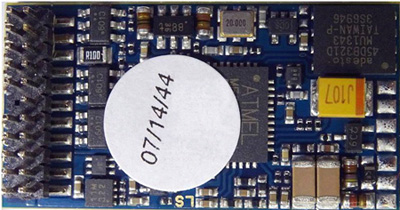

ESU LokSound V41 (2012)

ESU LokSound V41 (2012)

21MTC Aux 3+4 logischer ausgänge
Und verstärkt an lötpads bei M4 decoder

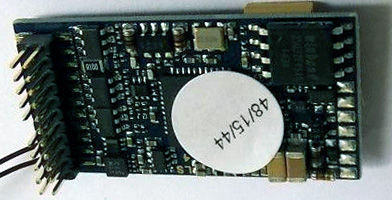

ESU LokSound V43 (2015)

ESU LokSound V43 (2015)

21MTC Aux 3-6 logischer ausgänge
3+4 verstärkt an lötpads bei M4 decoder.

(Kein bild)

PluX16 Aux 1+2



PluX16 Aux 1+2 an stecker und 3+4 an lötpads

PluX22 Aux 1-4

PluX22 Aux 1-6





Hab Meiner Loksound Verstärkter Aux 3 und 4 an lötpads?

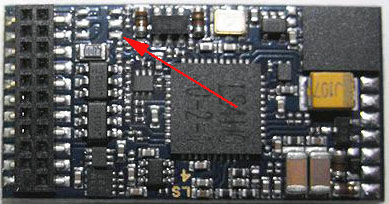

LokSound V4 ohne verstärkter AUX 3 und 4 an der platine

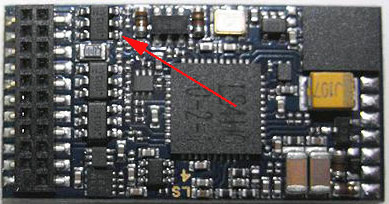

LokSound V4 M4 mit verstärkter AUX 3 und 4 an der platine





Info, ESU LokPilot V4.0 von Einbau- und Betriebsanleitung 11. Auflage, Februar 2017

"Ausgänge:
Verstärkte Funktionsausgänge 4/250 mA
Logikausgänge ( Nur 21MTC ) 4

Änderungshistorie:
10. Auflage November 2016
Abbildung 3 ergänzt um AUX5, AUX6"

Lokpilot mit AUX5 und 6 kam laut der Anleitung etwas November 2016.




Kommentarer tips og tricks,modtages gerne !!
E-Mail :
Klaus D. Mikkelsen - (moppe@post6.tele.dk)

Designet af Moppe
