Danske signaler

Her kommer snart siden der viser bygningen af et dansk I signal.

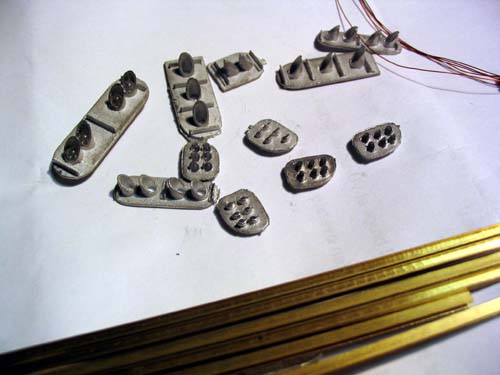

Først starter man ud med en håndfuld dele dertil. Her er der signalhoveder noget lille h-profil og lakeret kobbertråd. Kobbertråden kommer fra en gammel ringkernetransformator der måtte lade livet.

På billedet mangler en håndfuld SMD lysdioder i størrelsen 0805.

De ses herunder sammen med et af de små signalhoveder.

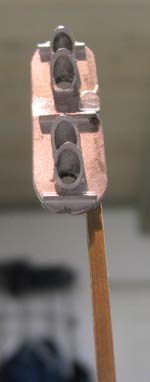

Signalhoved afrenses for de værste grater og limes på h-profil

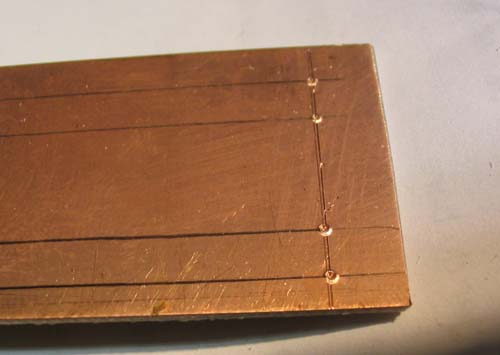

På et passende stykke print afmærkes hulafstand for "lamper"

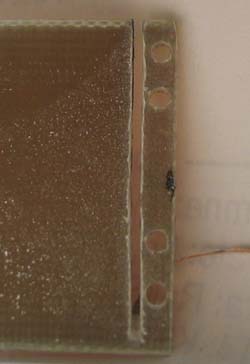

Huller bores op til 1,8 mm og den del af sprintet der skal bruges saves fra resten. Sav tæt mod hullerne, men ikke så tæt at printet knækker.

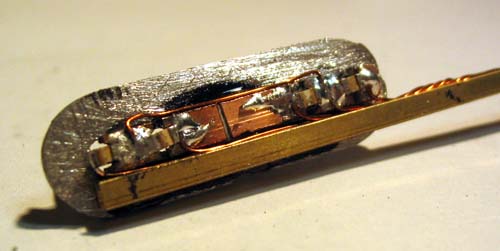

Ved hvert hul files kobberet over, så der ikke er elektrisk forbindelse mellem top og bund. Det samme gøres på midten. Dioderne loddes fast, så + på to dioder vender mod hinanden og - (den man så styrer med) kan få sin egen forbindelse. De 2 + punkter forbindes med et stykke kobbertråd, som føres videre ned langs masten. Dioderne er forbandet små, smutter der en på gulvet er den væk !

Til - på hver diode føres også en kobbertråd (husk den skal være lakeret) og man har et færdigt signal.

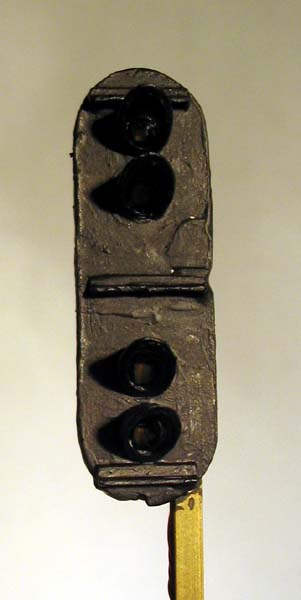

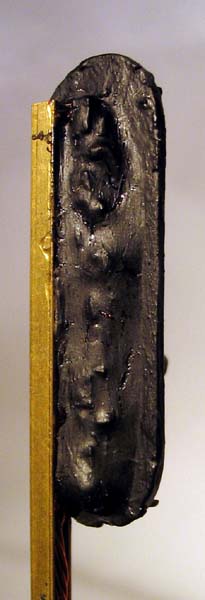

Nu er signalet sådan set færdigt. Bagsiden har fået en gang 2-komponent epoxy for at lukke hullerne bagud og ved siden af dioderne Selve hovedet males sort, forsiden kan med fordel males, inden man monterer dioderne, så skal man ikke passe så meget på, når man maler inden i skyggerne.

Obs, billederne er taget af signal nummer 1 lavet af mig.
Det efterfølgende blev lidt kønnere

Næste projekt er 2 F-signaler og formodstande til lysdioderne, så de kan køre på 16VDC. Det første F-signal er færdigt og mangler kun at blive malet.

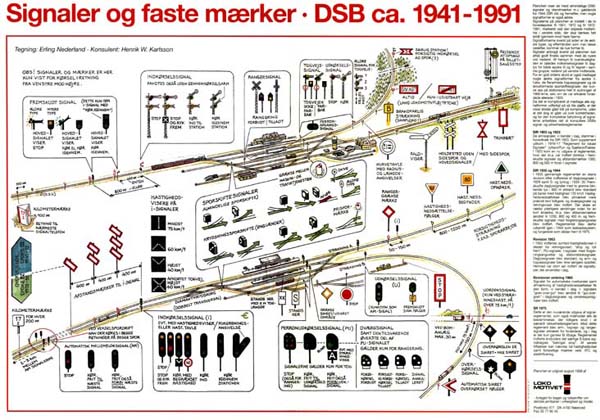

Når engang alle signaler bliver færdige, er her "masteren" for hvordan signalerne skal placeres.

Plakaten er udgivet af forlaget Lokomotivet, men er nu udsolgt
og de få tilbageværende plakater er til salg gennem Modelbane Europa



Kommentarer tips og tricks,modtages gerne !!
